Extractores Centrífugos para Cocina Industrial: Cómo Calcularlos y Elegir el Equipo Correcto

Extractores centrífugos para cocina industrial son equipos diseñados para manejar aire contaminado con grasa, humo, vapor y calor generado por freidoras, parrillas, hornos, planchas y otros procesos de cocción.

En una cocina industrial, comedor de planta, restaurante, hotel, fábrica de alimentos o área de preparación, no basta con instalar cualquier extractor. El sistema debe calcularse correctamente para garantizar captación eficiente, conducción adecuada del aire contaminado y descarga segura hacia el exterior.

En Hi-Misting Industrial desarrollamos sistemas completos de extracción para cocinas industriales, considerando campanas, filtros tipo laberinto, ductería galvanizada, accesorios y extractores centrífugos seleccionados de acuerdo con la caída de presión del sistema.

¿Por qué una cocina industrial necesita extractores centrífugos?

Las cocinas industriales generan una combinación de aire caliente, grasa, vapor, olores y partículas contaminantes. Si este aire no se extrae correctamente, se acumula en el área de trabajo, ensucia superficies, afecta la operación y puede generar condiciones inseguras.

Los extractores centrífugos son recomendados porque pueden vencer la resistencia generada por ductos, filtros, codos, campanas y accesorios. A diferencia de un extractor axial, un equipo centrífugo está diseñado para trabajar con mayor presión estática.

• Extracción de humo con grasa.
• Manejo de aire contaminado.
• Sistemas con ductería.
• Campanas con filtros.
• Descargas verticales o hacia exterior.
• Procesos con alta generación de calor.

Datos necesarios para calcular una campana de cocina industrial

Antes de seleccionar el extractor, es necesario calcular primero la captación de la campana. Para ello se requiere conocer las dimensiones de la fuente de calor y el tipo de proceso.

Los datos mínimos recomendados son:

• Largo de la fuente de calor.
• Ancho de la fuente de calor.
• Tipo de equipo: freidora, plancha, parrilla, horno o marmita.
• Temperatura aproximada del proceso.
• Distancia entre campana y fuente de calor.
• Recorrido de ductería.
• Número de codos.
• Tipo de descarga.

Velocidad de captación recomendada

Para muchos procesos de cocina industrial se puede considerar una velocidad de captación aproximada de 0.5 m/s, especialmente cuando se requiere capturar humo, vapor y calor cerca de la fuente de emisión.

Esta velocidad permite estimar el caudal necesario para que la campana capture correctamente los contaminantes antes de que se dispersen en el área de trabajo.

Filtros tipo laberinto para grasa

En cocinas industriales se recomienda utilizar filtros tipo laberinto para ayudar a retener grasa antes de que el aire llegue a la ductería y al extractor.

Estos filtros son especialmente útiles en procesos con freidoras, parrillas, planchas y cocción intensiva. También facilitan el mantenimiento del sistema y reducen la acumulación de grasa dentro de los ductos.

• Ayudan a retener grasa.
• Mejoran la seguridad del sistema.
• Facilitan la limpieza.
• Protegen la ductería y el extractor.
• Son recomendables para cocinas industriales.

Materiales recomendados: acero inoxidable y ductería galvanizada

Para aplicaciones de cocina industrial, la campana normalmente debe fabricarse en acero inoxidable debido a las condiciones de grasa, limpieza, higiene y exposición al calor.

La ductería puede fabricarse en lámina galvanizada, siempre que el diseño, calibre y montaje sean adecuados para el tipo de aire contaminado que se va a transportar.

Cómo seleccionar el extractor centrífugo correcto

El extractor centrífugo no se selecciona únicamente por tamaño. Debe elegirse de acuerdo con el caudal requerido y la caída de presión del sistema.

La caída de presión depende de:

• Longitud total de ductería.
• Cantidad de codos.
• Tipo de filtros.
• Tipo de campana.
• Velocidad del aire.
• Descarga exterior.
• Accesorios instalados.

Un extractor mal seleccionado puede provocar baja captación, ruido excesivo, consumo eléctrico innecesario o acumulación de humo y grasa dentro de la cocina.

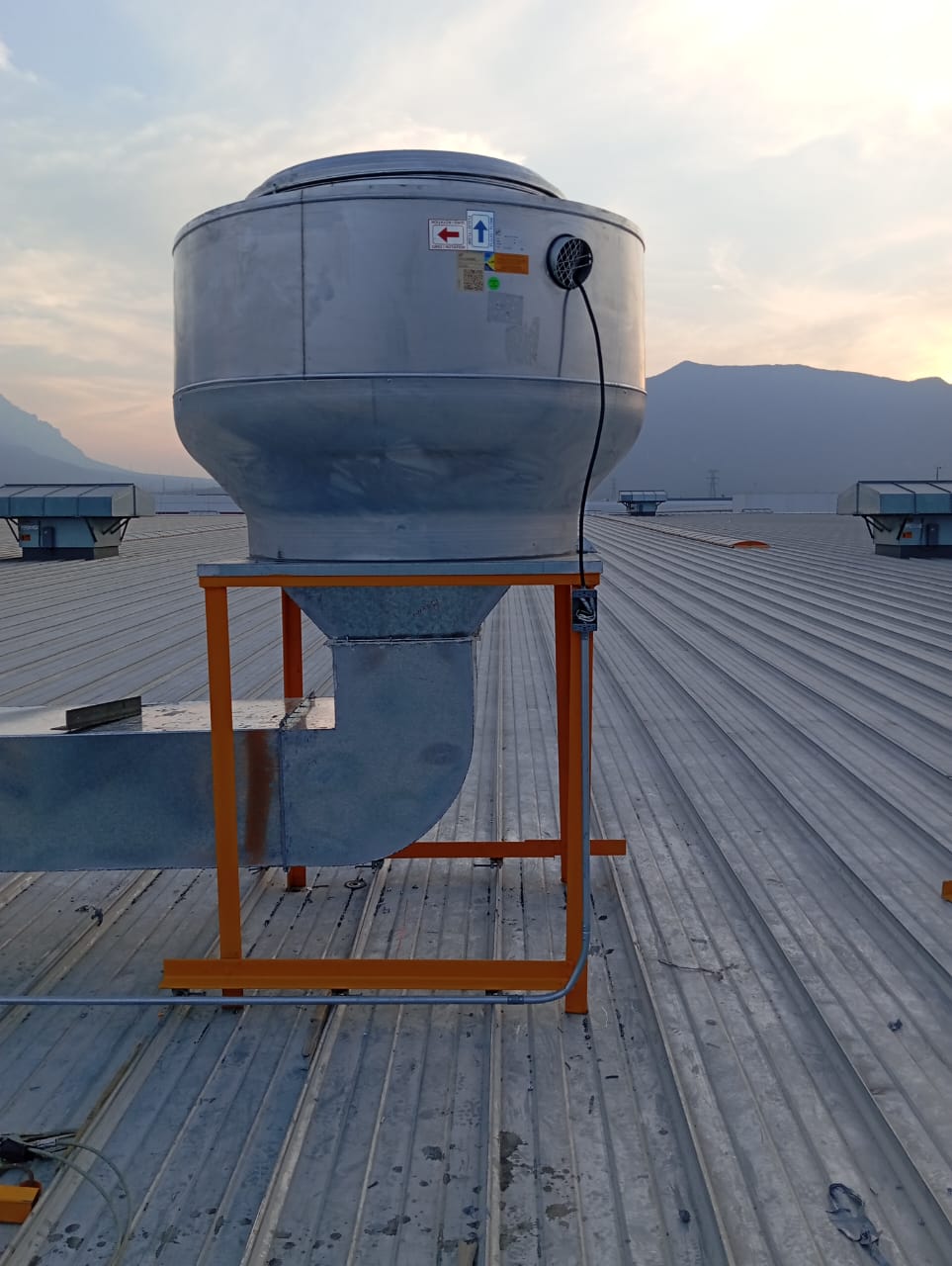

Tipos de montaje para extractores centrífugos

Dependiendo del proyecto, el extractor puede instalarse en diferentes configuraciones:

• Sobre techo.
• Sobre estructura metálica.
• En muro exterior.
• Con descarga vertical.
• Con descarga horizontal.
• Con ductería hacia chimenea.

La mejor opción depende del espacio disponible, la trayectoria del ducto, el mantenimiento requerido y la ubicación de la descarga.

Errores comunes al diseñar una extracción para cocina industrial

• Instalar extractores axiales donde se requiere presión estática.
• No considerar filtros tipo laberinto.
• Usar campanas demasiado pequeñas.
• No calcular la velocidad de captación.
• Ignorar la caída de presión.
• Diseñar ductos con demasiados codos.
• Seleccionar equipos sin considerar mantenimiento.
• No considerar limpieza de grasa acumulada.

Relación con extracción de humos industriales

Los sistemas para cocina industrial forman parte de una familia más amplia de soluciones de extracción de humos en Monterrey. La diferencia principal es que en cocina el aire suele contener grasa, vapor y olores, por lo que se requieren campanas, filtros y materiales adecuados.

También puedes revisar nuestra guía sobre cómo calcular extractores industriales para una nave o bodega y nuestra guía para reducir la temperatura en una nave industrial en Monterrey.

Solicita el cálculo de tu sistema de extracción para cocina industrial

En Hi-Misting Industrial podemos ayudarte a calcular el sistema completo considerando campana, filtros, ductería, accesorios y extractor centrífugo de acuerdo con la caída de presión.

Para iniciar, solo necesitamos:

• Largo de la fuente de calor.
• Ancho de la fuente de calor.
• Tipo de proceso.
• Ubicación de la descarga.
• Si requiere acero inoxidable o ductería galvanizada.

Preguntas Frecuentes

¿Qué extractor se usa para una cocina industrial?

En la mayoría de los casos se recomienda un extractor centrífugo porque puede trabajar con ductería, filtros, codos y presión estática.

¿Cómo calcular extractores centrífugos para cocina industrial?

Para calcular extractores centrífugos para cocina industrial se considera el tamaño de la fuente de calor, velocidad de captación, caudal requerido, filtros, ductería y caída de presión.

¿Qué velocidad de captación se recomienda?

En muchos procesos de cocina industrial puede considerarse una velocidad aproximada de 0.5 m/s, aunque el valor final depende del tipo de proceso y configuración de la campana.

¿Qué material se recomienda para campanas de cocina?

Para cocina industrial se recomienda acero inoxidable por higiene, resistencia y facilidad de limpieza.

¿La ductería puede ser galvanizada?

Sí, la ductería galvanizada puede utilizarse cuando el diseño, calibre y condiciones del proceso son adecuados.
